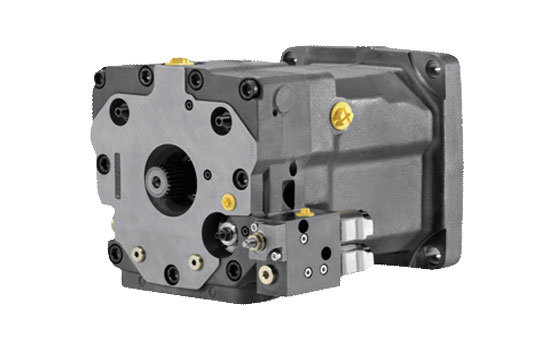

HMV-02高压斜盘式变量马达

2018年09月20日

技术参数表

HMV-02 —— 55 75 105 135 165 210 280
最大排量 cc/rev 54.7 75.9 105 135.6 165.6 210 281.9
最高工作转速(在最大排量下) rpm 4100 3800 3500 3200 3100 2700 2400
最高工作转速(在最小排量下,瞬时) rpm 5300 5000 4700 4000 3900 3500 3200
额定压力 bar 420 420 420 420 420 420 420
峰值压力(瞬时) bar 500 500 500 500 500 500 500
持续输出扭矩 Nm 218 302 418 540 659 836 1122
最大输出扭矩 Nm 366 507 702 906 1107 1404 1884
持续功率 kW 93 120 153 181 214 236 282
最大功率 kW 157 202 257 304 359 397 474
重量(约) kg 28 32 42 56 76 101 146

设计特点

  • 用于开式和闭式回路的高压斜盘式轴向柱塞马达
  • 优化的起动及低速性能
  • 冲洗阀可选
  • 无级变量或两点变量控制
  • 电控或液控控制
  • 零排量可选
  • 高压溢流阀可选
  • 通轴输出,轴或联接法兰可选
  • SAE高压油口,轴向或径向可选
  • SAE安装法兰及ANSI或SAE标准花键轴
  • 插入式安装可选
  • 转速传感器可选
  • 双联马达及串联马达方式可选

控制方式

  • H1液控无极变量
  • H2液控两点变量
  • H4液控无极变量(最小排量可到零)
  • E1电控无极变量
  • E2电控两点变量
  • E4电控无极变量(最小排量可到零)
  • E6功能同E4但控制电流与排量关系与E4相反,电流越大排量越大
  • EH1P液控无极变量(集成压力越权控制及电控压力选择)

产品优势

  • 低速稳定性好
  • 起动扭矩大
  • 适用工况范围广
  • 排量可为零
  • 动态响应速度快
  • 可实现PTO通轴驱动
  • 结构紧凑
  • 功率密度高
  • 可靠性高
  • 使用寿命长
