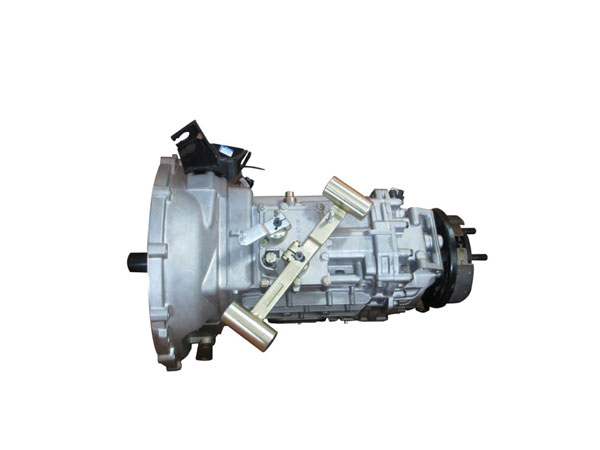

轻卡变速器-5TR40变速器
产品简介
1.壳体全部采用铝合金，产品重量轻。
2. 全同步器变速器总成：五个前进、一个倒档全部采用锁环式同步器，低速档为锁环式多锥环同步器，同步容量大，实现换档平顺、灵活、可靠；
3.标准国际排档，内部采用单叉轴式选换挡机构，选换档清晰，轿车驾驶享受。五倒档采用互锁机构；
4.全部齿轮均采用细长齿、斜齿轮，硬齿面磨齿工艺，并进行强化处理，使本产品具有低噪音、传动效率高等特点；
5.分离轴承等离合机构采用外接（三处）注油点润滑，可靠性高；
基本结构
三轴式，全同步换挡
技术参数表
|
ZQC5TR40(5S400)全同步器变速器总成
|
||||||||
|
1
|
基本结构
|
前置后驱或后置后驱、三轴式、全同步器
|
||||||
|
2
|
最大输入扭矩
|
380N.m
|
||||||
|
3
|
最大转速
|
4200r/min
|
||||||
|
4
|
中心距
|
95㎜
|
||||||
|
5
|
各挡速比 |
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
Ⅵ
|
倒
|
|
6
|
5.015
|
2.543
|
1.536
|
1.0
|
0.789
|
|
4.481
|
|
|
7
|
换挡控制机构
|
双摇臂操纵
|
||||||
|
8
|
润滑油量及型号
|
2.8L、80W/90或75W/90（冬季） GL-4级
|
||||||
|
9
|
产品重量（kg）
|
75(带手制动器总成)、65（不带手制动器总成）
|
||||||
|
10
|
产品外形尺寸
|
长×宽×高：656.5×452×455/mm
|
||||||
|
11
|
匹配发动机型号
|
ISF2.8、ZD-30、VM-D、JE4D28A
|
||||||
|
12
|
设计目标
|
80万公里
|
||||||
适配车型
中、高端轻卡（GVW 4～6T）、6～7米轻型客车、校车。
